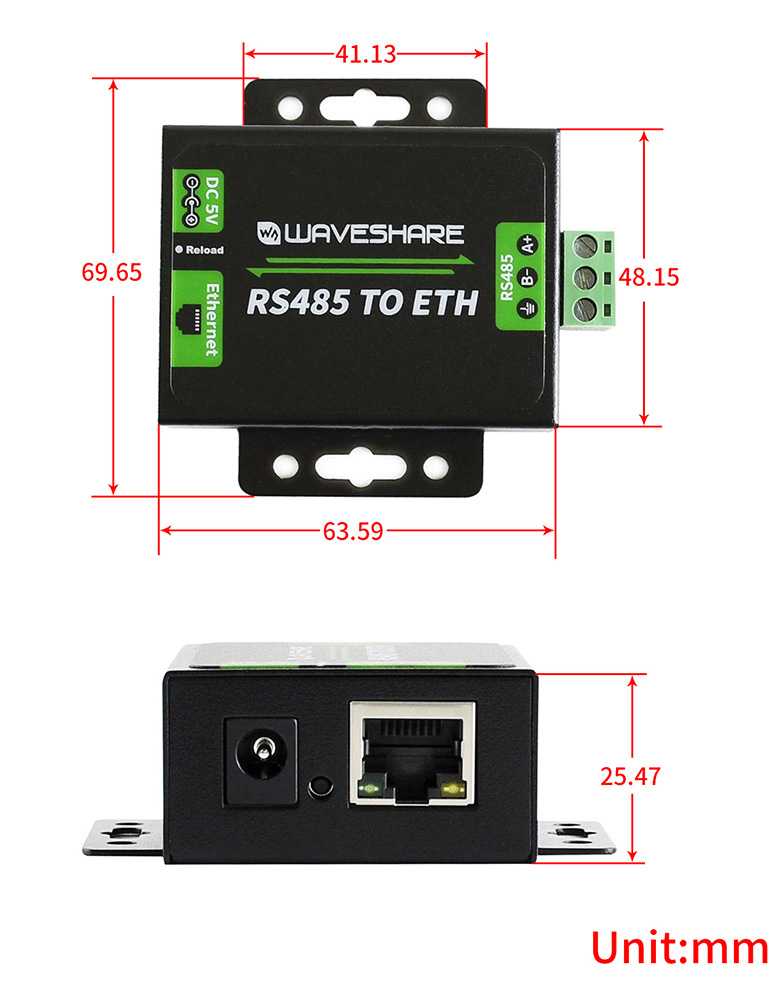

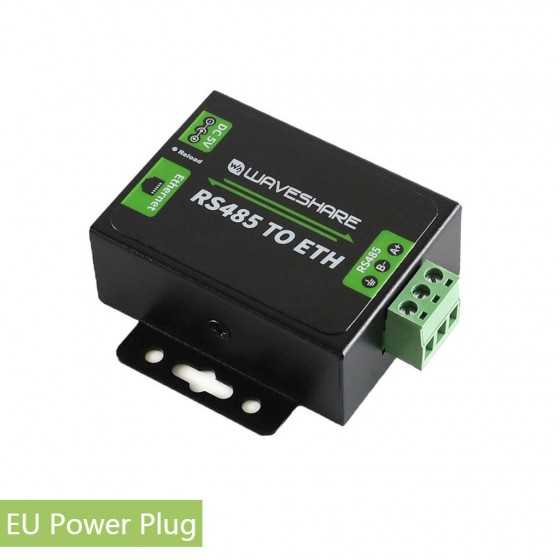

16529 Convertisseur RS485 ethernet - RS485 TO ETH

Ce convertisseur RS485 vers Ethernet fournit un moyen simple de communiquer entre les ports Ethernet RS485 et RJ45, il peut être configuré via une page Web.

Fonctionnalités

Processeur ARM 32 bits série M0, vitesse rapide, haute efficacité

Interface Ethernet 10/100M Auto-MDI/MDIX, quel que soit le câble croisé ou droit

Débit en bauds RS485 configurable (600 bps ~ 230,4 Kbps), prend en charge cinq options de contrôle de parité : aucun, impair, pair, marque, espace

Modes de fonctionnement disponibles : serveur TCP, client TCP, serveur UDP, client UDP, client HTTPD (prend en charge GET et POST)

Configurable via une page Web, des commandes AT, un protocole série et un protocole réseau, fournit un protocole de configuration qui peut être intégré à votre propre logiciel

Prend en charge les paquets de battement de cœur personnalisés, assurez-vous que la connexion est véridique, ainsi que pour récupérer activement les données du capteur

Prend en charge les paquets d'enregistrement personnalisés, en transmettant automatiquement le paquet enregistré comme identifiant après l'établissement de la connexion, afin que différents appareils puissent être distingués

Prend en charge la page Web personnalisée, permet à l'utilisateur de personnaliser la page de configuration du module

Prend en charge le protocole de type RFC2217, être capable de communiquer avec des appareils dont le réglage série (débit en bauds, bit de données, etc.) peut changer

Mécanisme KeepAlive, détecte une connexion interrompue, se reconnecte automatiquement

Prend en charge le redémarrage du délai d'attente (redémarrage sans données), assure une connexion stable à long terme, temps de redémarrage configurable

Prend en charge la résolution de nom de domaine DNS, serveur DNS configurable

Prend en charge le DHCP, l'IP obtenue automatiquement ou l'IP statique

Le micrologiciel est évolutif via le réseau

Restaurer les paramètres d'usine via le logiciel et/ou le matériel

Livré avec une adresse MAC par défaut, qui est personnalisable

Logiciels fournis : logiciel de configuration du module, outil de test TCP/UDP, logiciel de port série virtuel VCOM

Exemple de code : ordinateur hôte (socket), VB, C++, Delphi, Android, iOS, etc.

Caractéristiques

Ethernet :

Connecteur : RJ45 4 broches

Taux de communication : 10/100 Mbps

Protection d'interface : isolation électromagnétique de 1,5 KV

Protocoles : IP, TCP, UDP, ARP, ICMP, DHCP, DNS, client HTTPD

Cache TX : 6 Ko

Cache RX : 4 Ko

RS485 :

Connecteur : borne à vis (A+, B-, GND)

Bit de données : 5 bits, 6 bits, 7 bits, 8 bits

Bit d'arrêt : 1, 2

Bit de parité : aucun, impair, pair, marque, espace

Débit en bauds : 600 bits/s ~ 230,4 Kbits/s

Cache RX : 800 octets

Contrôle de flux matériel : aucun

Protection des interfaces :

Protection ESD 2KV

Registres pull up/down RS485 : 2,2 KΩ

Du pouvoir:

Alimentation : 5,0 ~ 7,0 V (5 V recommandé)

Courant de fonctionnement : 150 mA (@ 5 V)

Consommation d'énergie : <1 W

Protection d'interface: anti-retour, protection ESD, anti-surtension

Environnement:

Température de fonctionnement : -25~75°C

Température de stockage : -40~105°C
