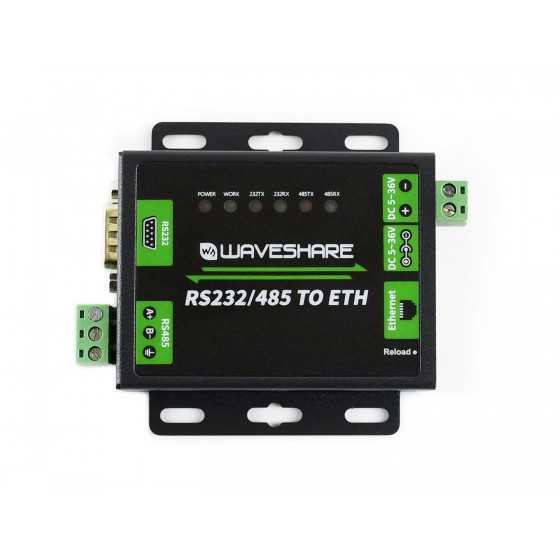

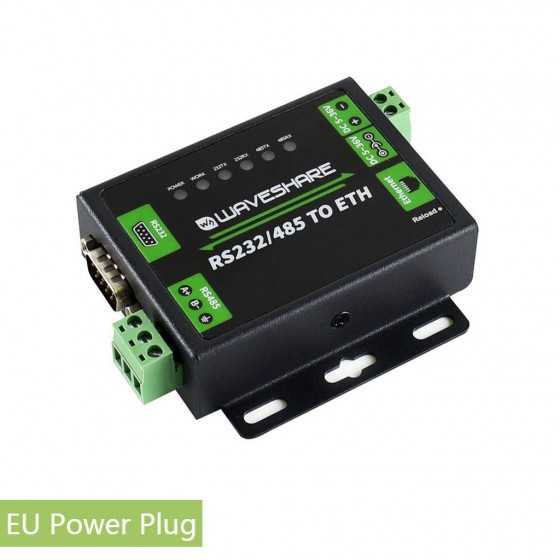

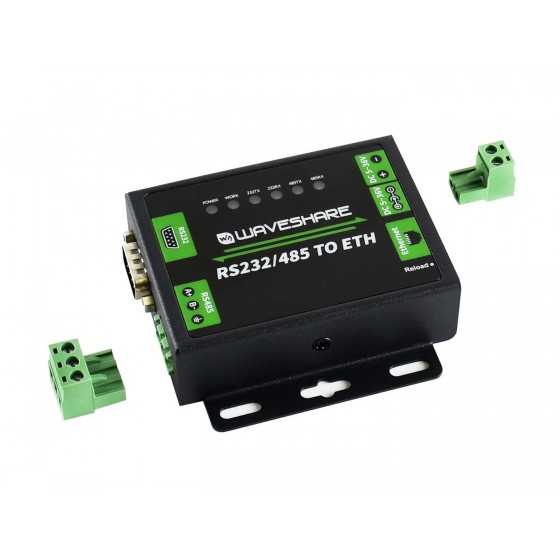

16530 Convertisseur RS232 / RS 485 vers ethernet - RS232/485 TO ETH

Le RS232/485 TO ETH est un convertisseur industriel RS232/RS485 vers Ethernet, qui permet une transmission de données transparente bidirectionnelle entre RS232/RS485 et le port Ethernet RJ45, il peut être configuré via une page Web.

Fonctionnalités

Processeur ARM 32 bits de la série M4 avec une fréquence allant jusqu'à 120 MHz, une vitesse rapide, stable et fiable

Interface Ethernet 10/100M Auto-MDI/MDIX, quel que soit le câble croisé ou droit

Les interfaces RS232 et RS485 permettent de travailler indépendamment en même temps, sans se gêner

Débit en bauds configurable (600 bps ~ 230,4 Kbps), prend en charge cinq options de contrôle de parité : Aucun, impair, pair, marque, espace

Indicateurs multiples, pour surveiller l'état de communication et de travail

Modes de fonctionnement disponibles : serveur TCP, client TCP, serveur UDP, client UDP, client HTTPD (prend en charge GET et POST)

Prend en charge Modbus, convient aux applications industrielles

Prend en charge Websocket, permet la transmission de données transparente bidirectionnelle avec le port RS232/RS485 via la page Web directement

Configurable via une page Web, des commandes AT, un protocole série et un protocole réseau, fournit un protocole de configuration qui peut être intégré à votre propre logiciel

Prend en charge les paquets de battement de cœur personnalisés, assurez-vous que la connexion est véridique, ainsi que pour récupérer activement les données du capteur

Prend en charge les paquets d'enregistrement personnalisés, en transmettant automatiquement le paquet enregistré comme identifiant après l'établissement de la connexion, afin que différents appareils puissent être distingués

Prend en charge la page Web personnalisée, permet à l'utilisateur de personnaliser la page de configuration du module

Prend en charge le protocole de type RFC2217, être capable de communiquer avec des appareils dont le réglage série (débit en bauds, bit de données, etc.) peut changer

Mécanisme KeepAlive, détecte une connexion interrompue, se reconnecte automatiquement

Prend en charge le redémarrage du délai d'attente (redémarrage sans données), assure une connexion stable à long terme, temps de redémarrage configurable

Prend en charge la résolution de nom de domaine DNS, serveur DNS configurable

Prend en charge le DHCP, l'IP obtenue automatiquement ou l'IP statique

Le micrologiciel est évolutif via le réseau

Restaurer les paramètres d'usine via le logiciel et/ou le matériel

Livré avec une adresse MAC par défaut, qui est personnalisable

Logiciels fournis : logiciel de configuration du module, outil de test TCP/UDP, logiciel de port série virtuel VCOM

Exemple de code : ordinateur hôte (socket), VB, C++, Delphi, Android, iOS, etc.

Caractéristiques

Ethernet :

Connecteur : RJ45 4 broches

Taux de communication : 10/100 Mbps

Protection de l'interface : isolation électromagnétique 2KV

Protocoles : IP, TCP, UDP, ARP, ICMP, DHCP, DNS, Client HTTPD, Websocket

Cache TX : 16 Ko

Cache RX : 16 Ko

RS485/RS232 :

Connecteur :

RS485 : borne à vis (A+, B-, GND)

RS232 : DB9 mâle

Bit de données : 5 bits, 6 bits, 7 bits, 8 bits

Bit d'arrêt : 1, 2

Bit de parité : aucun, impair, pair, marque, espace

Débit en bauds : 600 bits/s ~ 230,4 Kbits/s

Cache TX : 2 Ko

Cache RX : 2 Ko

Contrôle de flux matériel : RTS/CTS

Protection des interfaces :

RS485: protection ESD 2KV, protection contre la foudre, anti-surtension, protection contre les surintensités

Registres pull up/down RS485 : 2,2 KΩ

Du pouvoir:

Alimentation : 5,0 ~ 36,0 V (5 V recommandé)

Courant de fonctionnement : 86,5 mA (@ 5 V)

Consommation d'énergie : <1 W

Protection d'interface: anti-retour, protection ESD, anti-surtension

Environnement:

Température de fonctionnement : -40~85°C

Température de stockage : -40~105°
