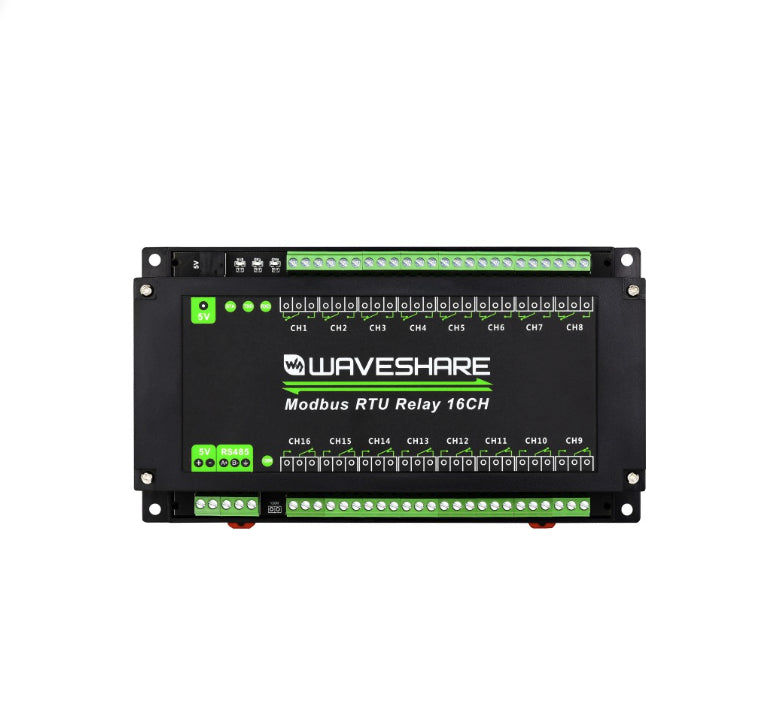

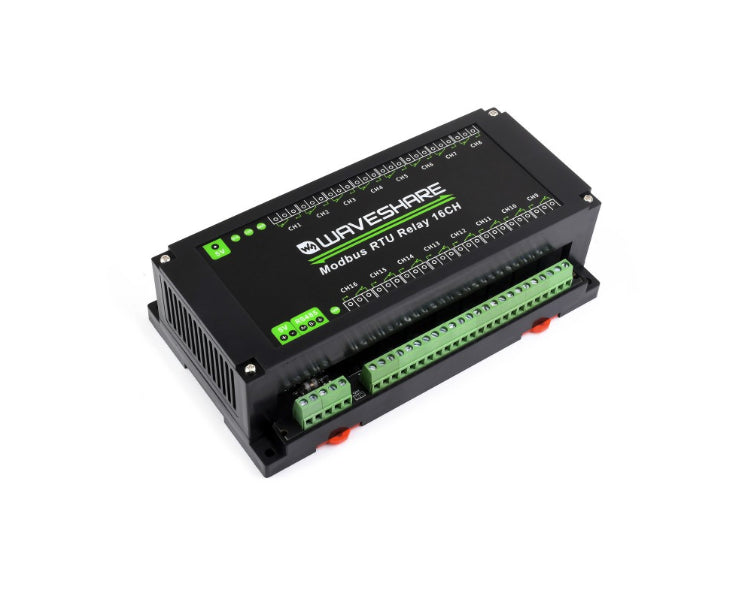

24921 Modbus RTU Relay 16CH - Module de relais Modbus RTU, RS485 - Waveshare

 Module de relais Modbus RTU 16 canaux, interface RS485, avec plusieurs circuits de protection d'isolement

  • TENSION DE FONCTIONNEMENT : 5V
  • INTERFACE DE COMMUNICATION:  RS485
  • DÉBIT EN BAUDS : 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
  • FORMAT DE COMMUNICATION PAR DÉFAUT : 9600, N, 8, 1
  • CANAUX RELAIS  : 16
  • FORMULAIRE DE CONTACT : 1NO 1NC
  • PROTOCOLE DE COMMUNICATION : Protocole standard Modbus RTU
  • ADRESSE RS485 : 1~255
  • INDICATEURS LED STA : indicateur MCU, continue de clignoter lorsque le MCU fonctionne normalement
  • TXD : indicateur TX, s'allume lors de l'envoi de données
  • RXD : indicateur RX, s'allume lors de la réception de données

44,99 € HT

44,99 € HT

Livraison sous 2-3 jours
check En stock
Paiements 100% sécurisés

Paiements 100% sécurisé
(Paiement par carte bancaire, PayPal, virement bancaire)
Expédition rapide
(Livraison des produits en stocks sous 2 à 3 jours)
Service client
(Service client à votre écoute pour trouver le bon produit)
Module De Relais Modbus RTU 16 Canaux, Interface RS485, Avec Plusieurs Circuits De Protection D'isolement, Boîtier De Montage Sur Rail De Qualité Industrielle
Module De Relais RS485 16 Canaux

Protocole Modbus RTU, circuits de protection multi-isolation, sûrs, stables et fiables

Caractéristiques En Un Coup D'œil

Ce produit est un module de relais industriel 16 canaux contrôlé via le bus RS485, adopte le protocole Modbus RTU, des circuits de protection intégrés tels que l'isolation de l'alimentation, l'isolation magnétique ADI, le fusible réarmable et la diode TVS, etc. Il est également livré avec un ABS cas.

Le relais Modbus RTU 16 canaux est très facile à utiliser. En raison de sa communication rapide, de sa stabilité, de sa fiabilité et de sa sécurité, c'est un choix idéal pour les équipements de contrôle industriels et/ou les applications avec des exigences de communication élevées.

  • Adresse de périphérique configurable (1 ~ 255), plusieurs périphériques peuvent être mis en cascade sur le bus RS485
  • Dispose d'une fonction flash-on, flash-off, en passant un argument à la commande, il est possible d'allumer le relais pendant un certain temps, puis de le fermer automatiquement
  • Isolation de l'alimentation unibody intégrée, fournit une tension isolée stable, ne nécessite aucune alimentation supplémentaire pour le terminal isolé
  • Isolation magnétique unibody ADI intégrée, permet l'isolation du signal, une haute fiabilité, une forte anti-interférence, une faible consommation d'énergie
  • Fusible réarmable intégré et TVS (Transient Voltage Suppressor), suppriment efficacement les surtensions et les pointes de tension transitoires dans le circuit, fournissent une protection contre les surintensités/surtensions, la foudre et l'électrostatique
  • Isolation de l'optocoupleur embarqué, empêche le relais d'être interféré par un circuit haute tension
  • Puce de pilote de relais dédiée intégrée, avec protection de diode de roue libre intégrée, la capacité de conduite est plus forte et plus stable
  • Circuit anti-retour, empêche le circuit d'être endommagé accidentellement par une connexion incorrecte
  • Relais de haute qualité, indice de contact : ≤10A 250VAC/30VDC
  • Boîtier ABS monté sur rail, facile à installer, sûr à utiliser
  • 3 LED pour indiquer l'état du MCU et l'état de transmission du signal
Caractéristiques
TENSION DE FONCTIONNEMENT5V
INTERFACE DE COMMUNICATIONRS485
DÉBIT EN BAUDS4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
FORMAT DE COMMUNICATION PAR DÉFAUT9600, N, 8, 1
CANAUX RELAIS16
FORMULAIRE DE CONTACT1NO 1NC
PROTOCOLE DE COMMUNICATIONProtocole standard Modbus RTU
ADRESSE RS4851~255
INDICATEURS LEDSTA : indicateur MCU, continue de clignoter lorsque le MCU fonctionne normalement
TXD : indicateur TX, s'allume lors de l'envoi de données
RXD : indicateur RX, s'allume lors de la réception de données

Circuit De Protection D'isolement Multiple Intégré

Protections Multiples, Plus Sûres Et Fiables

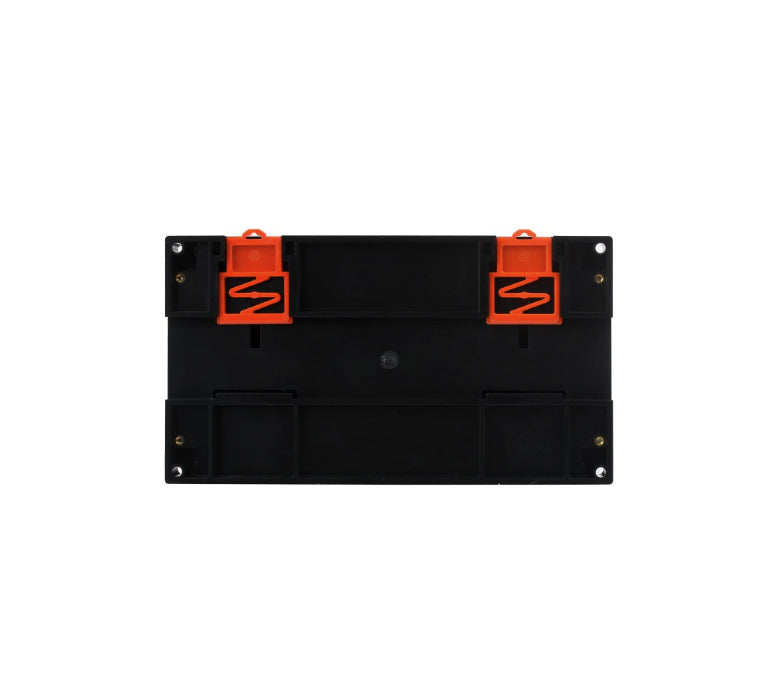

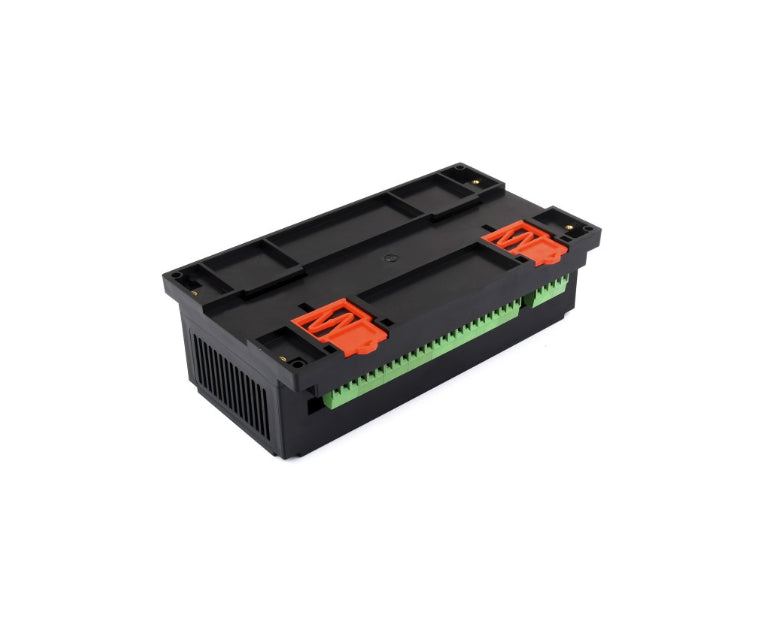

Conception De Boîtier À Montage Sur Rail

Boîtier De Protection ABS Monté Sur Rail, Facile À Installer, Sûr À Utiliser

Communications RS485

Adresse D'appareil Configurable (1~255), Plusieurs Appareils Peuvent Être Mis En Cascade Sur Le Bus RS485
Si De Nombreux Appareils Sont En Cascade Ou Si La Distance De Communication Est Assez Longue, Il Est Nécessaire D'utiliser Des Répéteurs RS485


* à titre de référence uniquement, l'USB vers RS485 n'est PAS inclus.

Connexion Relais

Capacité De Contact Du Relais Intégré Jusqu'à 10A 250VAC/30VDC
Contrôle Direct Des Appareils Ménagers 220VAC Ou Des Appareils Inférieurs À 30VDC

Applications
Spectacle De Produit
Cotes De Contour
