28569 - Módulo mPCIe Quectel EG25-G - Waveshare
Module LTE Cat 4 et GNSS au format Mini PCIe

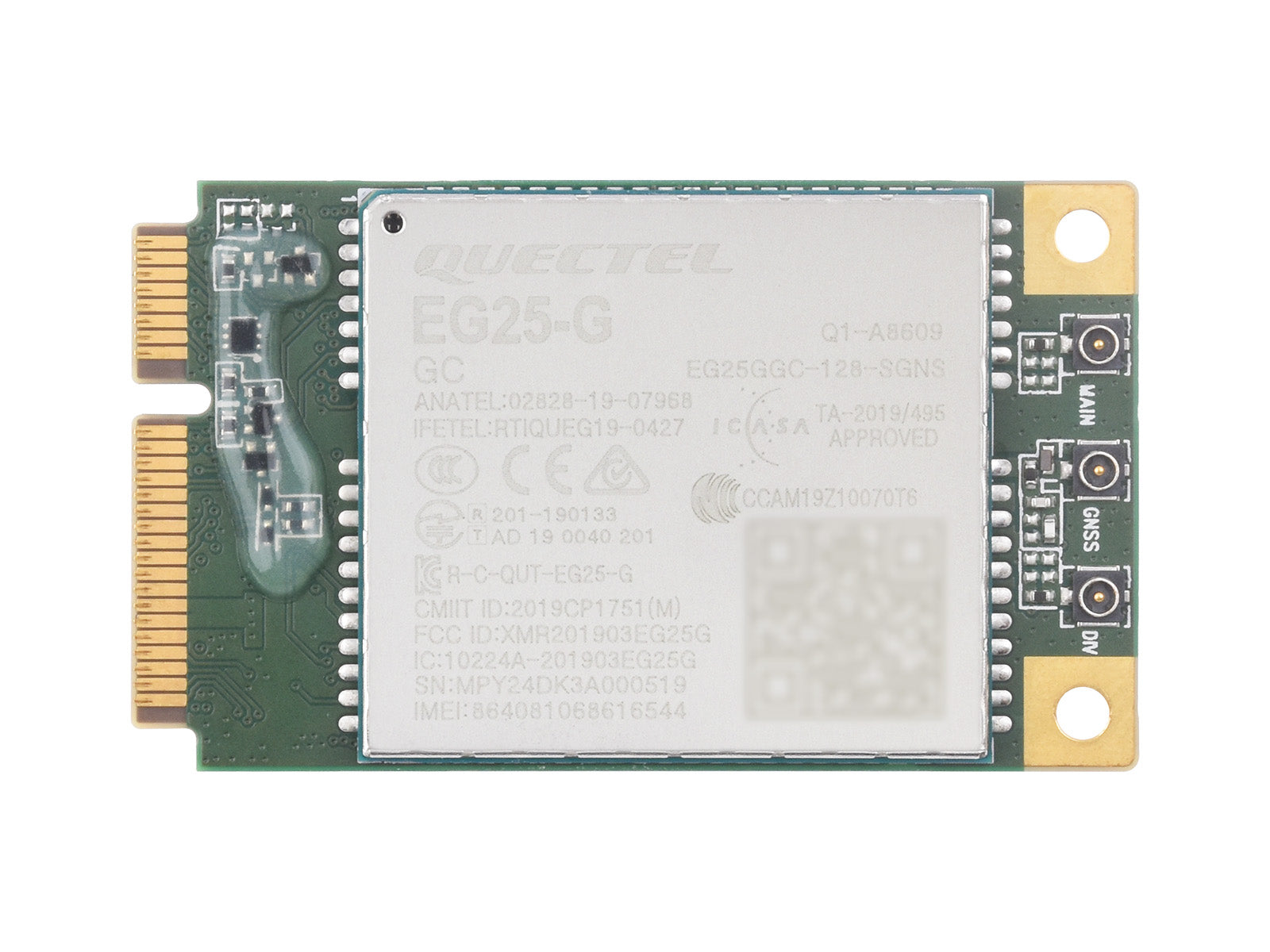

Le Quectel EG25-G mPCIe, référence Waveshare 28569, est un module cellulaire global conçu pour les applications M2M et IoT. Il prend en charge les réseaux LTE-FDD, LTE-TDD, UMTS/HSPA+ et GSM/GPRS/EDGE.
Débits LTE Cat 4
En LTE-FDD, le fabricant annonce jusqu’à 150 Mbit/s en téléchargement et 50 Mbit/s en téléversement. En LTE-TDD, les valeurs annoncées atteignent 130 Mbit/s en téléchargement et 30 Mbit/s en téléversement.
Positionnement multi-constellation

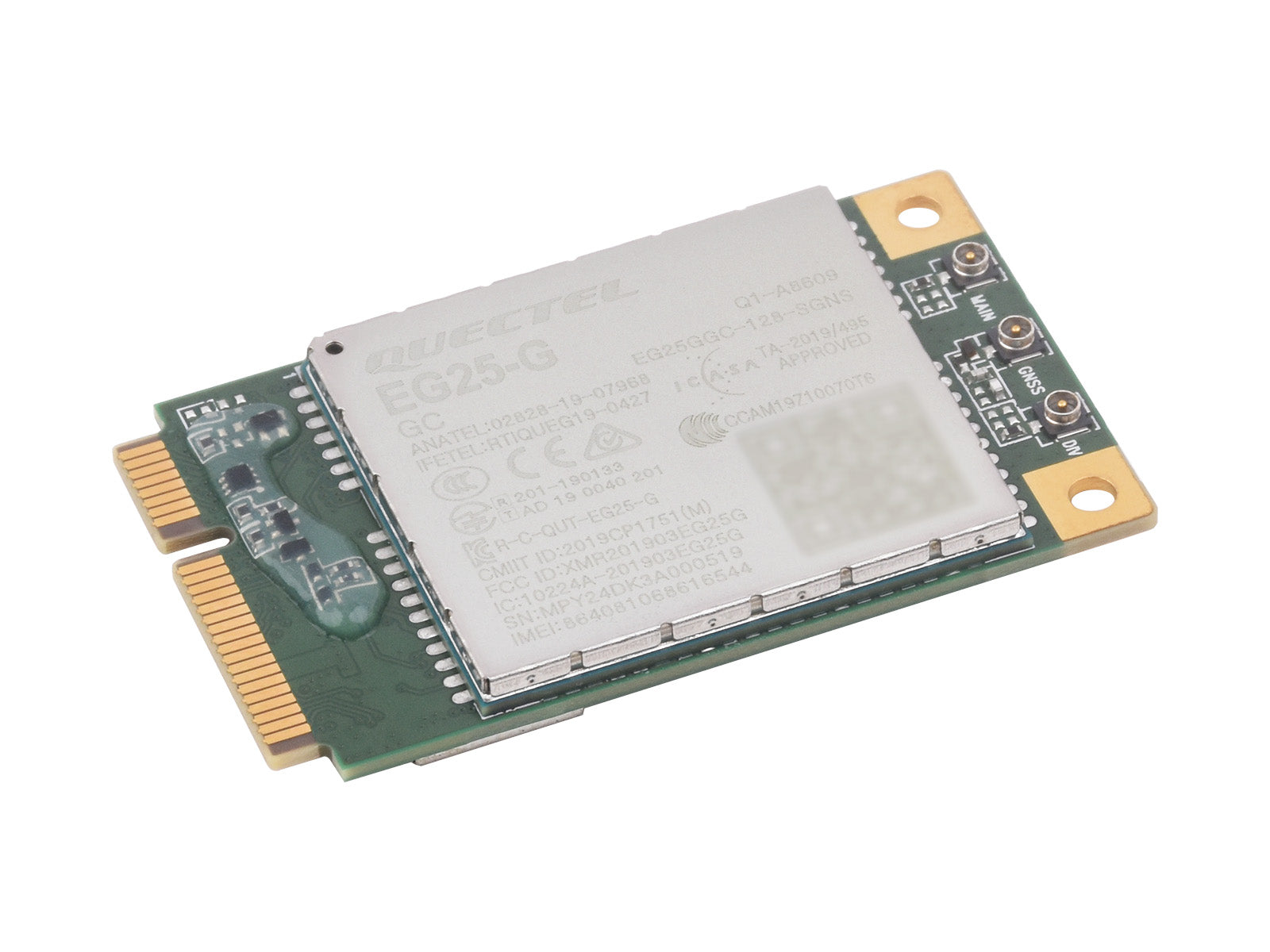

Le récepteur GNSS intégré prend en charge GPS, BeiDou, GLONASS, Galileo et QZSS. Trois connecteurs IPEX-1 sont disponibles pour les antennes LTE principale, LTE diversité et GNSS.
Intégration Mini PCIe
Le module respecte le format PCI Express Mini Card et mesure 51 × 30 × 4,9 mm. Son alimentation est comprise entre 3 et 3,6 V et sa plage de fonctionnement annoncée s’étend de -40 à +80 °C.
Contenu de la référence
La page Waveshare précise que le produit comprend le module EG25-G mPCIe seul. Les antennes et câbles SMA vers IPEX ne sont pas inclus et doivent être sélectionnés séparément.
Points forts
- LTE Cat 4 jusqu’à 150/50 Mbit/s
- Compatibilité LTE, UMTS et GSM
- GNSS GPS, BeiDou, GLONASS, Galileo et QZSS
- Format Mini PCIe
- Trois connecteurs d’antenne IPEX-1
- Fonctionnement de -40 à +80 °C
E/S externas |
3 × connecteurs IPEX-1 : LTE MAIN, LTE DIV et GNSS
|
|---|---|
Alimentación |
3 à 3,6 VDC
|
Temperatura de funcionamiento |
|
Tipo de componente |
|
Categoría LTE/5G |
|
|
|
