33919 - Módulo de entrada PWM industrial de 8 canales, protocolo Modbus RTU - Waveshare

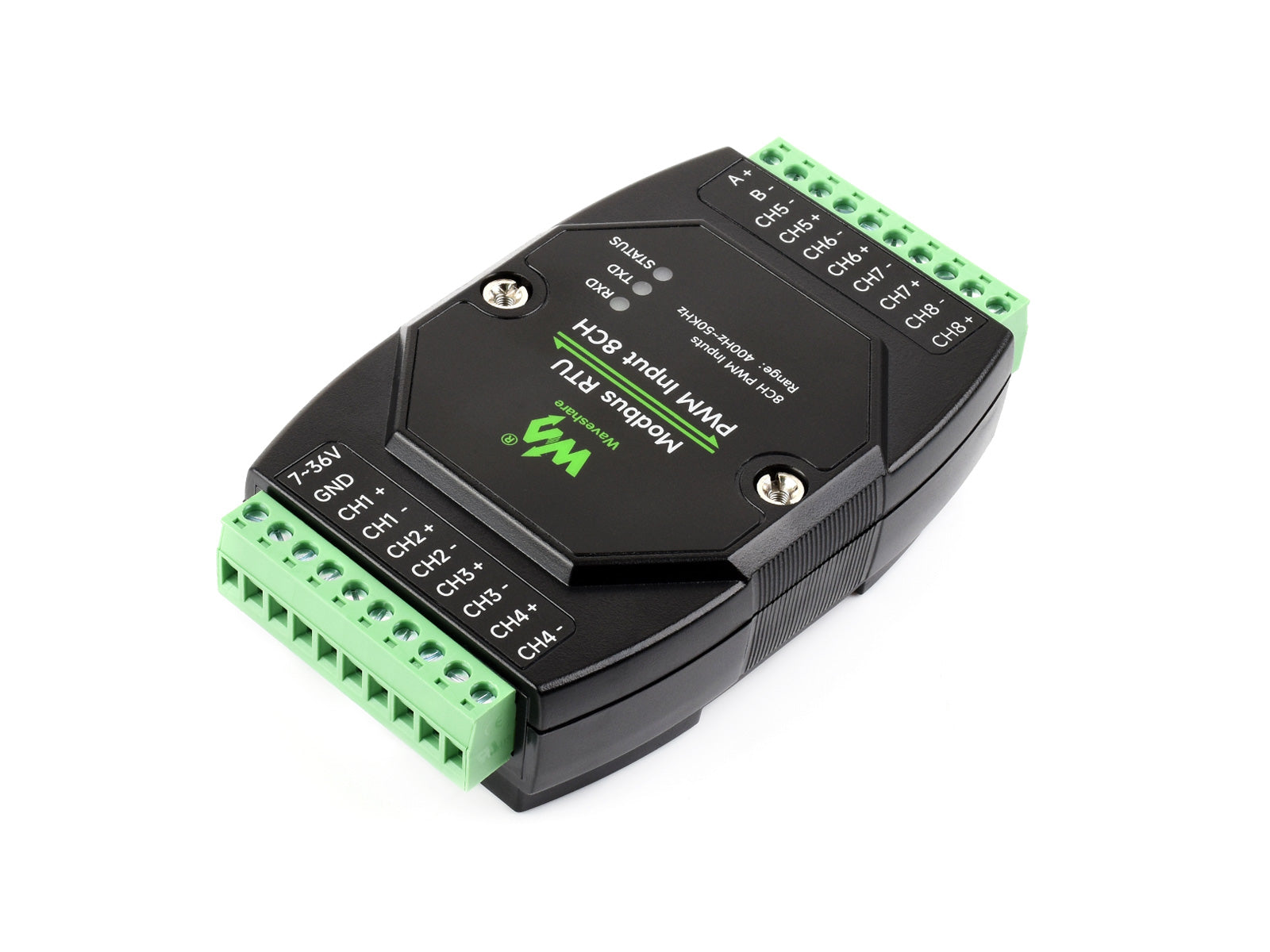

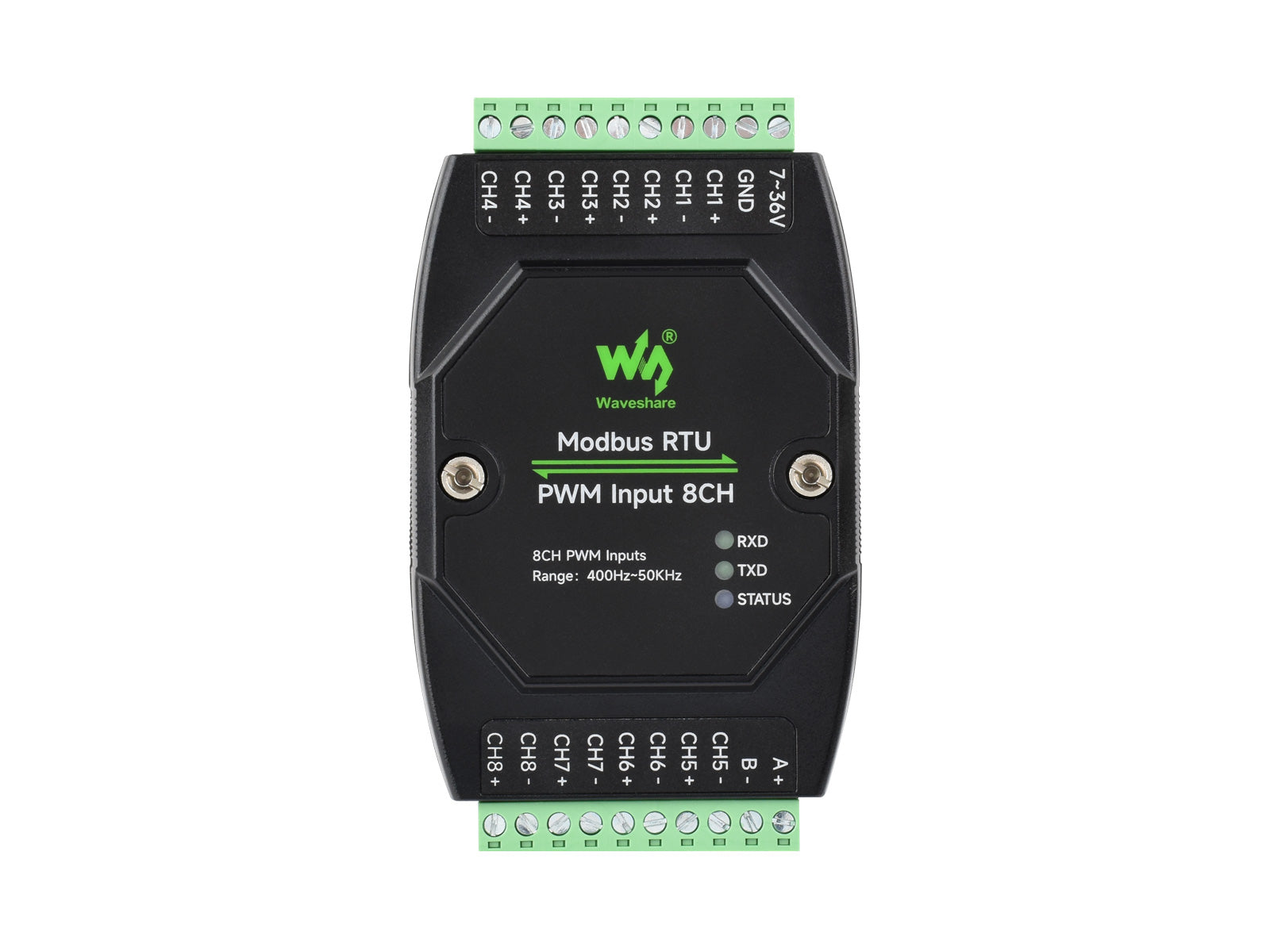

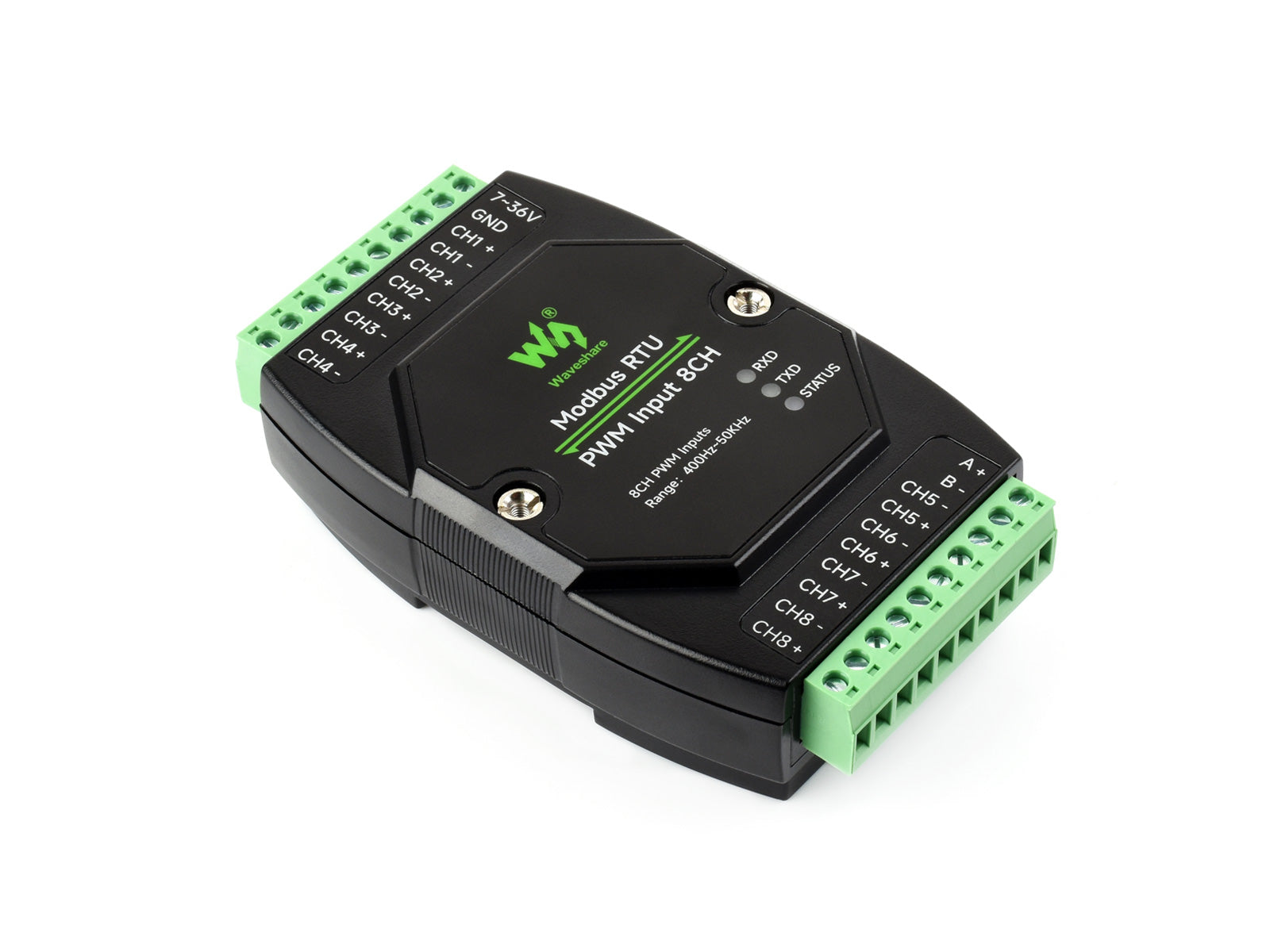

Módulo industrial de adquisición PWM de ocho canales
El Waveshare 33919, modelo Modbus RTU PWM Input 8CH, mide la frecuencia y el ciclo de trabajo de ocho señales PWM. Se accede a los valores a través de una interfaz RS485 utilizando el protocolo Modbus RTU.
Medición de frecuencia y ciclo de trabajo
Las ocho entradas aceptan señales de 3,3 a 30 V. El rango de medición de frecuencia se extiende de 400 Hz a 50 kHz con una resolución de 0,01 Hz. El ciclo de trabajo se mide de 0 a 100 % con una resolución de 0,01 %.
Comunicación Modbus RTU
La interfaz RS485 admite varias velocidades de 4.800 a 256.000 bit/s. El formato predeterminado es de 9.600 bit/s, sin paridad, 8 bits de datos y 1 bit de parada. La dirección Modbus es configurable de 1 a 255.
Aislamiento y protecciones industriales
El módulo integra aislamiento de alimentación y de señales, optoacopladores rápidos, protección TVS, un fusible rearmable y un watchdog. Estas protecciones mejoran la resistencia a las perturbaciones eléctricas.
Alimentación y montaje
La alimentación acepta una tensión continua de 7 a 36 V. La carcasa está diseñada para montaje en carril DIN de 35 mm y permite una instalación compacta en un armario industrial.
E/S externas |
8x entradas PWM de 3,3 a 30 V y 1x RS485 aislado
|
|---|---|
Alimentación |
7 a 36 VCC
|
Tipo de montaje |
Carril DIN de 35 mm
|
Resolución |
|
Protocolos compatibles |
Modbus RTU
|
Precisión |
|
