Waveshare  |  SKU : SPW-500141

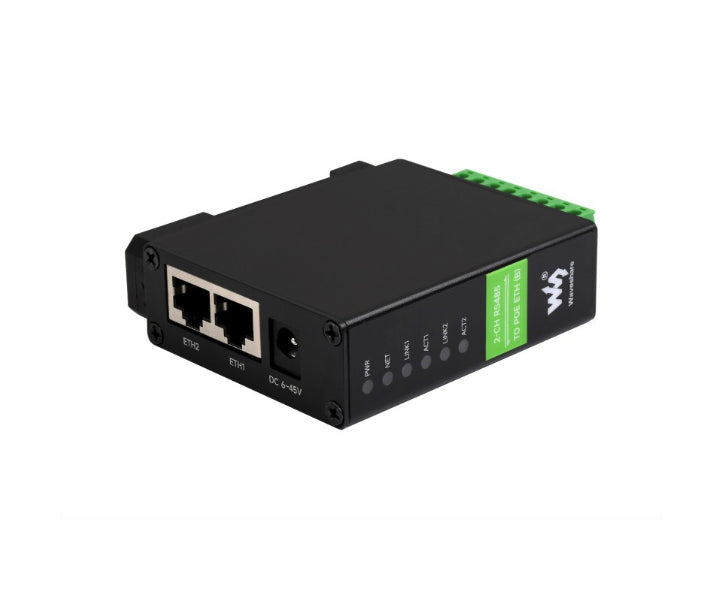

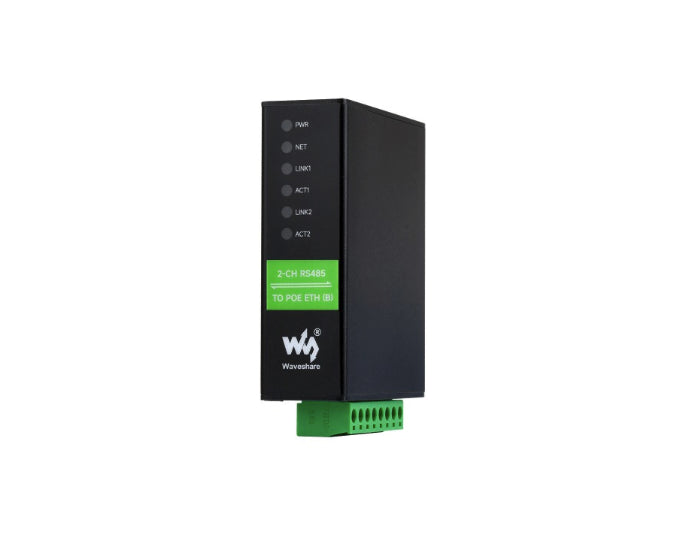

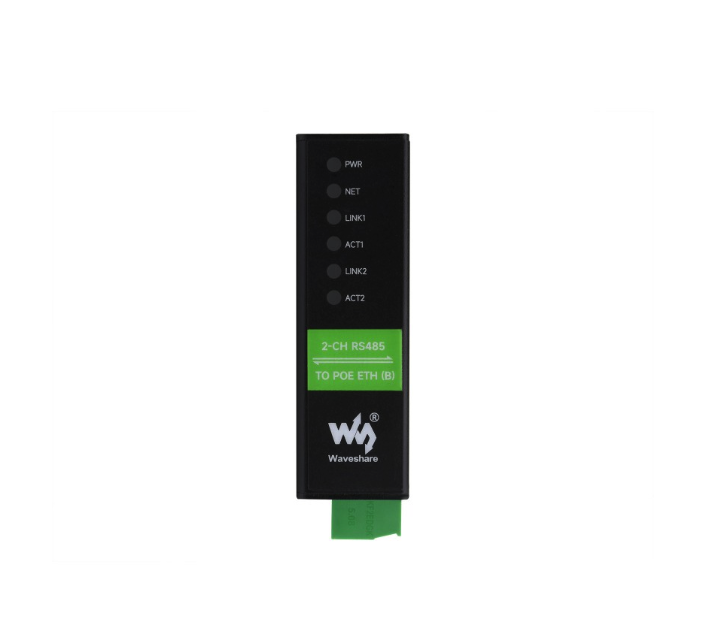

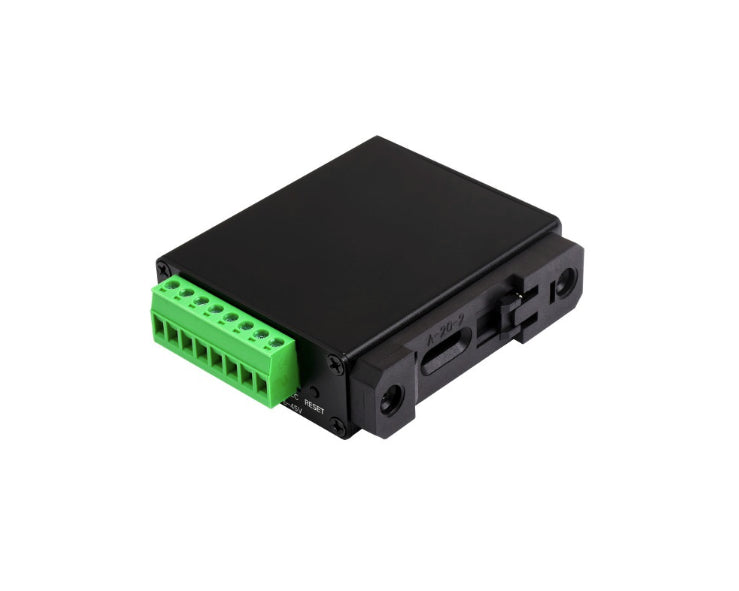

24963 2-CH RS485 TO POE ETH (B) - Serveur série RS485 vers RJ45 POE 2 canaux 2 ports Ethernet - Waveshare

€35,90
Frais de livraison calculés lors du paiement.

Besoin d'un conseil d'expert ou un devis ?

Contactez notre équipe commerciale : 02 51 99 13 03


Délai produit hors stock

Le délai moyen quand le produit n'est pas en stock est de 2 à 3 semaines. Vous pouvez nous contacter pour confirmer celui-ci

Informations sur la prise en charge

Nous offrons un service clientèle de qualité pour garantir votre satisfaction. Pour toute question ou assistance, veuillez nous contacter par e-mail à contact@sparwan.com ou par téléphone au 02 51 99 13 03.

Livraison et expédition

Si le produit que vous avez sélectionné est en stock alors vous le recevrez sous 2 à 3 jours ouvrables.

Si le produit qui vous intéresse est disponible en commande, le délai de livraison par défaut est de 2 à 3 semaines, sauf informations particulières sur la fiche du produit.

Description

Serveur Série Ethernet Industriel Isolé 2 Canaux RS485 Vers RJ45

RS485 2 canaux vers Ethernet, prise en charge Modbus/MQTT/JSON, boîtier métallique à montage sur rail

 2-CH-RS485-TO-ETH-B-details-1.jpg 2-CH-RS485-TO-ETH-B-details-3.jpg
Caractéristiques En Un Coup D'œil

Il s'agit d'un acquéreur de données d'appareil RS485 à 2 canaux / passerelle IoT conçu pour l'environnement industriel. Le double RS485 peut fonctionner simultanément sans interférer les uns avec les autres. Il combine plusieurs fonctions en une, y compris un serveur série, une passerelle Modbus, une passerelle MQTT, RS485 vers JSON et un commutateur réseau. Le module comporte deux ports RS485 et deux ports Ethernet (fonction PoE en option), utilise un port CC (diamètre extérieur : 5,5 mm, diamètre intérieur : 2,1 mm) et une borne à vis pour l'alimentation. Le boîtier avec support de montage sur rail est de petite taille, facile à installer et économique. Il convient aux applications telles que l'acquisition de données, la passerelle IoT, la sûreté et la sécurité IoT et la surveillance intelligente des instruments...

Options De Versions

2-CH RS485 TO ETH (B)
2-ch RS485 + Port réseau commun + Isolation électrique



2-CH RS485 TO POE ETH (B)
2-ch RS485 + port réseau PoE + isolation électrique

Caractéristiques
2-CH RS485 VERS ETH (B) 2-CH RS485 VERS POE ETH (B)
2-CH RS485 + Port réseau commun + Isolation électrique 2-CH RS485 + Port réseau PoE + Isolation galvanique
type de produit Serveur série, passerelle Modbus, passerelle MQTT
Fonction basique Transmission de données transparente bidirectionnelle entre RS485 et Ethernet
Interface de Communication Port RS485 × 2, port Ethernet × 2
Source de courant Port d'alimentation DC 5.5, borne à vis 6 ~ 45V DC Port d'alimentation DC 5.5, borne à vis 6 ~ 45V DC ou port PoE
Protection d'isolement Isolation de puissance, isolation de signal
COMMUNICATION
Ethernet RJ45 RJ45 avec prise en charge PoE, conforme IEEE 802.3af
Connecteur RJ45 auto-négociation 10/100M, protection contre les surtensions 2 KV
Port série RS485 isolé (les 2 canaux peuvent recevoir et transmettre indépendamment en même temps)
SPÉCIFICATION DE SÉRIE
Débit en bauds 300 ~ 115200 points de base
Bit de parité aucun, impair, pair, marque, espace
Bit de données 5 ~ 9 bits
Contrôle de flux N / A
LOGICIEL
Protocole ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
Configuration hôte, navigateur Web, bibliothèque de fonctions de gestion de périphérique
Méthode de communication Communication directe TCP/IP, VCOM
Mode de fonctionnement Serveur TCP, client TCP (coexistant avec le serveur TCP), UDP, UDP multicast
EXIGENCE ENVIRONNEMENTALE
Température de fonctionnement -40℃ ~ 85℃
Plage d'humidité 5% ~ 95% d'humidité relative
Dimensions L × l × h : 78,0 × 72,5 × 24,2 mm
Fonction Primaire

Transmission De Données Transparente Bidirectionnelle Entre RS485 Et Ethernet

Options D'alimentation Multiple

Prise En Charge De L'alimentation Du Port Ethernet PoE *, Convient À La Norme IEEE 802.3af PoE
Prise En Charge De La Borne À Vis Et Du Port D'alimentation CC Pour L'alimentation,
Entrée À Large Plage De Tension CC 6 ~ 45 V


* Cette fonction n'est disponible que sur la version PoE

Prise En Charge De La Cascade De Ports Ethernet

Ports Ethernet 2 Canaux Intégrés Pour La Communication Et La Cascade
L'un Peut Être Utilisé Pour La Communication Réseau À Deux Serveurs Série, Tandis Que L'autre Peut Être Utilisé Pour La Cascade Ou La Communication Avec D'autres Appareils

* Remarque : Chaque module de la cascade doit être alimenté individuellement. S'il s'agit de la version POE, il peut être alimenté directement via le câble Ethernet. Le courant de travail du module est de 12V/150mA (MAX) et peut être mis en cascade jusqu'à 8.

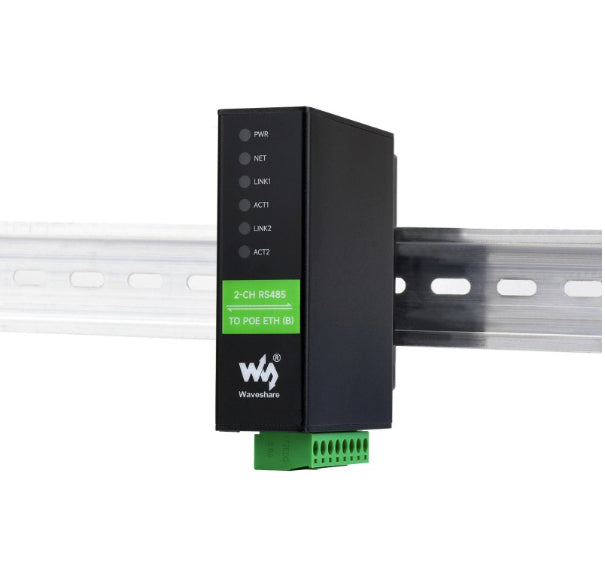

Support De Montage Sur Rail

Conception De Rail De Qualité Industrielle, Taille Compacte, Installation Facile, Rentable

Prise En Charge De La Passerelle Modbus

Adapté À La Mise À Niveau Du Réseau Modbus, Peut Être Utilisé Avec Un Logiciel De Configuration Spécifique

Modes De Communication Multiples

Prend En Charge Le Serveur TCP/Client TCP/Multidiffusion UDP/Mode UDP

2-CH-RS485-TO-ETH-B-details-17-1.jpg 2-CH-RS485-TO-ETH-B-details-17-2.jpg

* Remarque : ce module est à double canal et chaque canal prend en charge les fonctions ci-dessus séparément.

MQTT/JSON Vers Modbus

Conversion Plus Flexible Entre Différents Protocoles


Lorsqu'ils sont utilisés comme passerelle MQTT, les appareils peuvent télécharger des données série sur le serveur MQTT via le protocole MQTT via une transmission transparente, des serveurs pris en charge, notamment Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet, etc. Le Modbus RTU acquis ou les données série non standard peuvent être analysé au format JSON et empaqueté dans le paquet MQTTdata pour le téléchargement.

Lorsqu'ils sont utilisés comme passerelle d'acquisition de données JSON, les appareils peuvent être connectés à des instruments d'acquisition de données via une connexion RS485, puis acquérir des données automatiquement, convertir les données au format JSON et enfin les publier sur le serveur. Les données acquises prennent en charge la version 97 de l'instrument Modbus RTU 645, la version 07 de l'instrument 645, ainsi que des types de protocoles RS485 non standard. Le format des données téléchargées peut être configuré via l'hôte, et le protocole de téléchargement JSON peut être le protocole MQTT, le protocole HTTP POST, le protocole HTTP GET, etc.

Prise En Charge De L'interrogation Par Roulement Multi-Hôtes

Différents Périphériques Réseau Seront Identifiés Et Répondus Respectivement,
Plus De Problème De Diaphonie Lors De La Communication Avec Plusieurs Périphériques Réseau

Paquet De Pulsation/D'enregistrement Défini Par L'utilisateur

Facile Pour La Communication Cloud Et L'identification Des Appareils

Prise En Charge Du Protocole NTP

Obtenir Des Informations Sur L'heure Du Réseau Pour La Sortie Série Ou Le Téléchargement De Données

Méthodes De Configuration Multiples

Prend En Charge La Configuration Du Navigateur Web, L'obtention D'une Adresse IP Dynamique Via DHCP,
L'adresse Du Serveur De Domaine Connecté Au Protocole DNS

Protection Multiple, Sûre Et Stable

Alimentation à bord et isolation du signal, il peut fournir une tension d'isolation stable avec une grande fiabilité et une forte anti-interférence. Le téléviseur intégré (tube de suppression de tension transitoire) peut supprimer efficacement la surtension et la tension de crête transitoire dans le circuit, la protection contre la foudre et les décharges électrostatiques. Fusible réarmable intégré et diode de protection pour assurer une sortie stable de courant et de tension, empêche les surintensités et les surtensions, améliore la résistance aux chocs

Boîtier En Alliage D'aluminium

Boîtier En Alliage D'aluminium Avec Sablage Et Oxydation Anodique
Solide Et Durable, Tendance Et Agréable Au Toucher

Présentation De L'interface
Spectacle De Produit
Cotes De Contour
Prise En Charge De La Personnalisation Par Lots

Prend En Charge La Personnalisation Du Logiciel Et Du Matériel
, Y Compris L'interface Matérielle, Le LOGO, L'étiquette, Le Boîtier Et La Page Web, Etc.
