Module d’acquisition Modbus RTU 8 entrées analogiques 0-20 mA

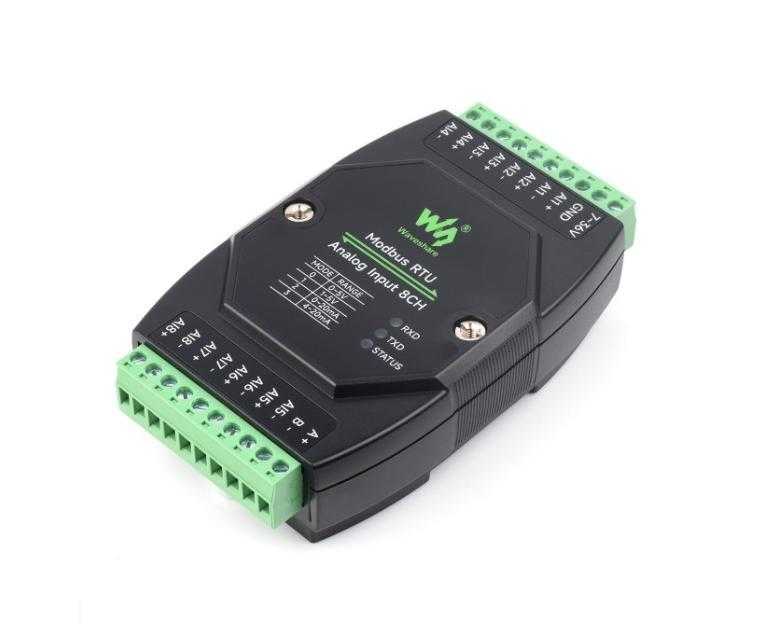

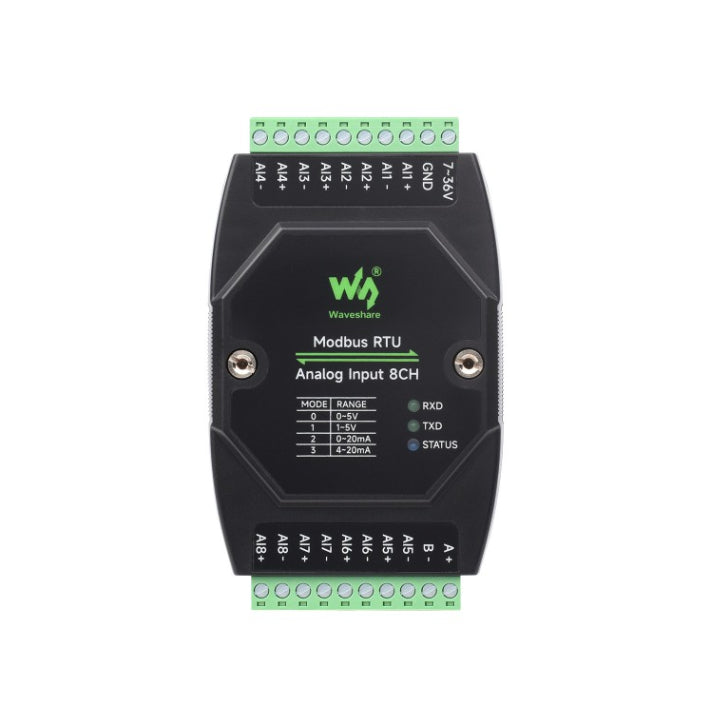

Le Waveshare 25821 est un module d’acquisition analogique Modbus RTU à 8 canaux, destiné aux mesures de courant 0-20 mA. Il permet de connecter des capteurs analogiques courant à un bus RS485 pour supervision ou acquisition de données.

Entrées analogiques courant 0-20 mA

Cette version est orientée courant 0-20 mA. Elle se distingue de la version 25767, qui est dédiée aux signaux tension 0-10 V. Elle est adaptée aux capteurs industriels utilisant une sortie courant.

Interfaces / protocoles / intégration

Le module communique via RS485 avec le protocole Modbus RTU. Il permet l’acquisition simultanée de 8 canaux analogiques avec une résolution de 12 bits.

Conception industrielle

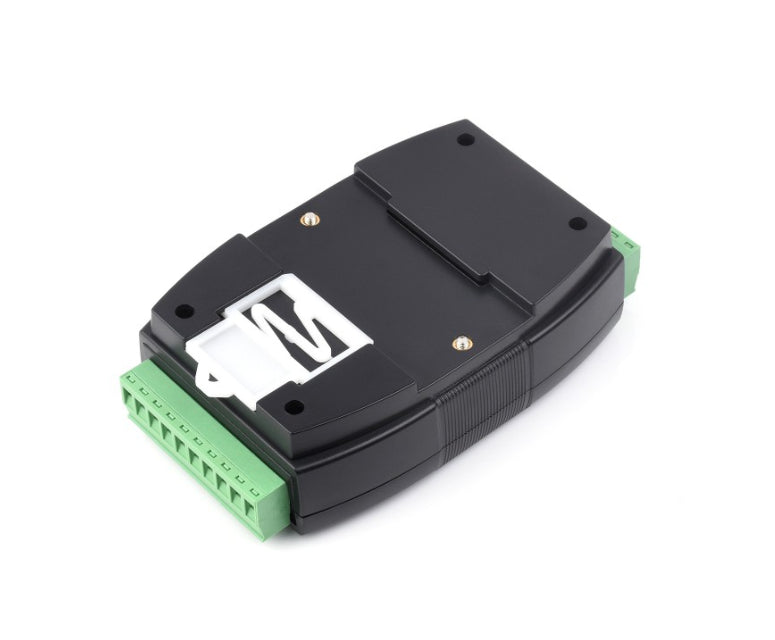

Le 25821 prend en charge une alimentation 7-36 VDC et un montage rail DIN. Il intègre des circuits de protection et d’isolation pour une utilisation en environnement industriel.

Applications

Il convient aux capteurs 0-20 mA, mesures de process, instrumentation industrielle, supervision, acquisition de données et raccordement d’équipements analogiques à un système Modbus.

Points forts

• 8 entrées analogiques courant 0-20 mA
• Résolution 12 bits
• Interface RS485 Modbus RTU
• Acquisition simultanée des 8 canaux
• Alimentation 7-36 VDC
• Montage rail DIN
