Passerelle MBUS -GE80M

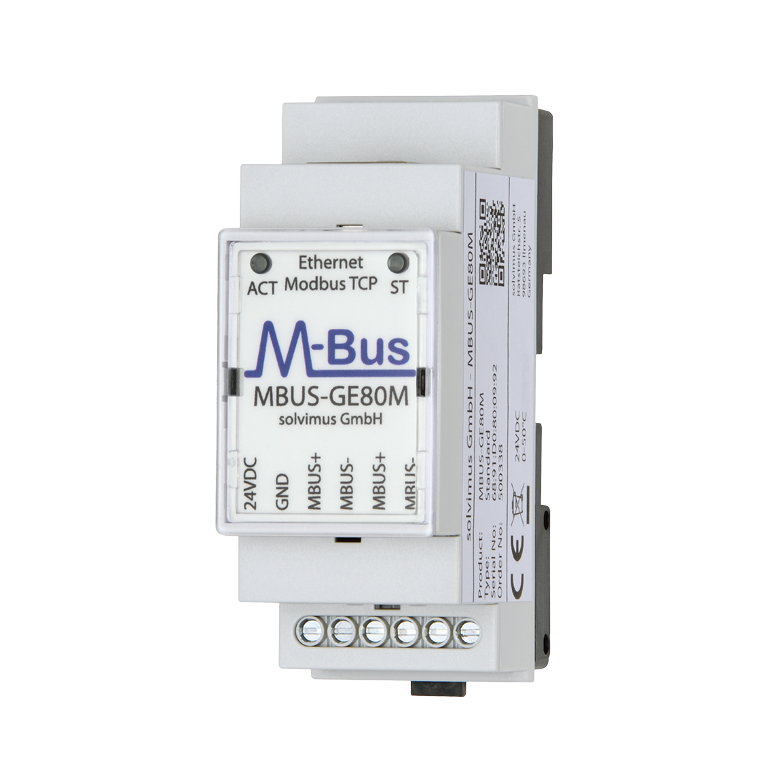

MBUS-GE80M – Passerelle M-Bus vers Modbus TCP Ethernet pour la lecture intelligente de compteurs

Le MBUS-GE80M est une passerelle M-Bus Ethernet hautes performances conçue pour la lecture à distance de compteurs intelligents (électricité, eau, gaz, chaleur) et la transmission de données vers des systèmes industriels comme les automates programmables (PLC), les SCADA ou tout système compatible Modbus TCP. Ce modèle développé par Solvimus est une solution complète, compacte et facile à déployer pour des projets de télérelève et de gestion énergétique dans les environnements industriels, tertiaires ou résidentiels connectés.

Connexion jusqu'à 80 compteurs M-Bus

Le MBUS-GE80M prend en charge jusqu’à 80 charges unitaires (Unit Loads) sur le bus M-Bus, conformément aux normes EN 13757-2/-3/-7. Il est compatible avec tous les compteurs M-Bus standards et permet une détection automatique des équipements via des recherches primaires et secondaires (recherche wildcard incluse). Il prend en charge un débit jusqu’à 19200 bauds, permettant des communications rapides et fiables.

Interface Ethernet Modbus TCP

La communication avec les systèmes distants s’effectue via Modbus TCP sur Ethernet, un protocole largement utilisé dans l'industrie et reconnu pour sa fiabilité. Le MBUS-GE80M dispose d’un port RJ45 10/100Base-TX avec détection automatique de polarité (Auto-MDIX) et voyants LED d’état intégrés pour un diagnostic rapide sur site.

L’intégration dans une infrastructure existante est facilitée par la compatibilité avec la norme IEEE 802.3. Grâce à sa connectivité Ethernet, cette passerelle permet un accès à distance sécurisé, idéal pour la supervision multi-sites et la gestion centralisée des données énergétiques.

Configuration Web sécurisée et fonctionnalités avancées

La configuration du MBUS-GE80M s’effectue entièrement via une interface Web disponible en HTTP et HTTPS, sans logiciel supplémentaire à installer. L’interface permet la création de listes de compteurs, l’import/export des paramètres, la gestion avancée des utilisateurs, ainsi qu’un accès à l’historique des logs pour faciliter le diagnostic à distance.

Il intègre également un client OpenVPN pour établir des tunnels sécurisés vers les serveurs distants. Une fonction de mise à jour firmware via Ethernet est incluse, avec vérification d’intégrité et authentification, garantissant une infrastructure toujours à jour et sécurisée.

Architecture embarquée performante

Le cœur du MBUS-GE80M est basé sur un processeur ARM9 cadencé à 454 MHz, accompagné de 128 Mo de RAM et de 4 Go de mémoire Flash eMMC. Il fonctionne sous un système d’exploitation Linux embarqué, assurant stabilité, évolutivité et robustesse. Il dispose également d’une horloge temps réel (RTC) sauvegardée jusqu’à 7 jours en cas de coupure d’alimentation.

Installation facile et robustesse industrielle

Le boîtier compact du MBUS-GE80M (35 x 90 x 59 mm) est conçu pour une installation sur rail DIN 35 mm (norme IEC 60715). Il est léger (85 g), avec une faible consommation énergétique (2 W au repos, 10 W max), ce qui en fait une solution idéale pour les armoires électriques et les systèmes embarqués.

Il est conforme aux directives EMC 2014/30/EU, RoHS 2011/65/EU, et REACH, et propose une protection contre les surtensions transitoires. Son indice de protection IP20 le rend adapté aux environnements secs et contrôlés.

Applications typiques

Le MBUS-GE80M est particulièrement adapté pour :

• Les projets de télérelève de compteurs multi-énergie

• Les systèmes de gestion énergétique centralisée

• Les solutions IoT industrielles et de smart building

• La supervision de sites distants via Modbus TCP

• L’intégration dans des architectures SCADA ou BMS

Conclusion : le Solvimus MBUS-GE80M est une passerelle puissante, fiable et simple à intégrer, pensée pour les professionnels de l’IoT industriel, les intégrateurs systèmes, les gestionnaires d’énergie et les exploitants de réseaux multi-compteurs. Elle allie connectivité Ethernet sécurisée, performance embarquée, et interopérabilité totale avec l’univers M-Bus et Modbus pour garantir une lecture efficace et sécurisée des données terrain.
